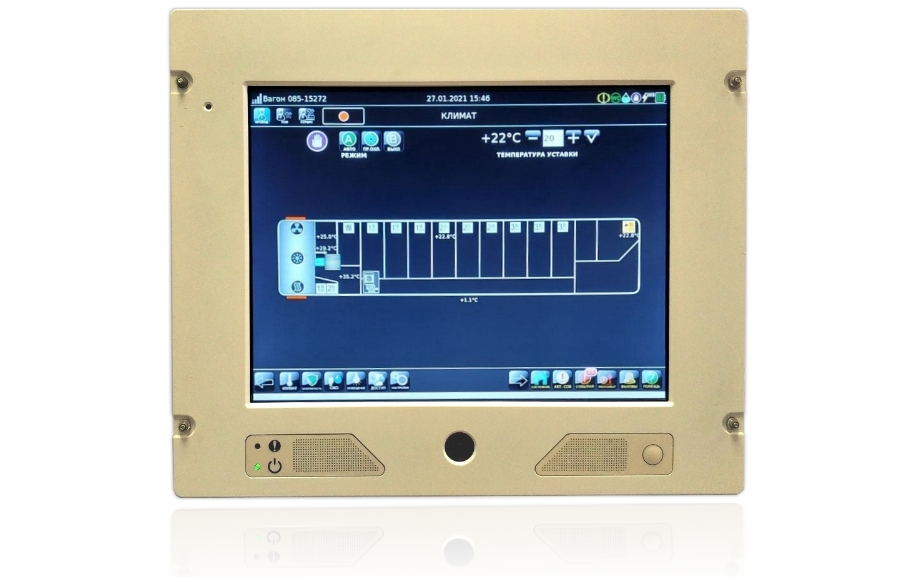

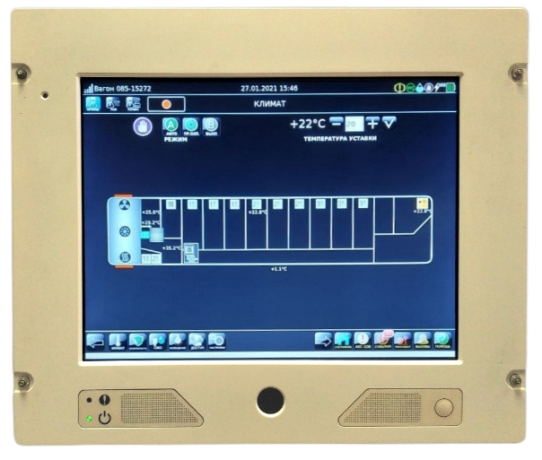

Транспортная мультимедийная система визуализации и управления
Назначение
ТМСВУ – 12,1” панельный компьютер, разработанный для применения на промышленных предприятиях, в составе пультов управления и на транспорте, как на подвижном составе, так и на объектах инфраструктуры.
Обеспечивает
- Выполнение программ пользователя под управлением одной из ОС Debian 9, Embedded Linux
- Обмен данными по интерфейсам Ethernet, Wi-Fi, LTE, RS-485/422, CAN, USB
- Запись данных на сменную SD-карту памяти и mSATA SSD-диск
- Отображение графической информации на экране
- Ввод команд с сенсорного экрана
- Видеосвязь с другими ТМСВУ
- Вывод аудиосообщений
- Ввод аудиоданных с микрофона
- Установку и обновление прикладного ПО
Преимущества
- Вычислительная мощность ТМСВУ позволяет одновременно решать задачи управления, диагностики и визуализации результатов работы в области промышленной автоматизации
- Широкий диапазон питающих напряжений и электропитание по стандарту PoE IEEE802.3at
- Конструкция позволяет применять в условиях вибраций и загрязнения
- Высокая устойчивость к ЭМ помехам, в том числе к статическим разрядам
- Быстрая доработка конструкции и программного обеспечения по техническим требованиям заказчика
- Техническая поддержка на всех этапах жизненного цикла изделия заказчика
Технические характеристики
| СИСТЕМНЫЕ ПАРАМЕТРЫ | ||
| Архитектура процессора | ARM Cortex–A9 | |
| Тактовая частота | 1000 МГц | |
| Число ядер процессора | 4 шт. | |
| Объем ОЗУ | 1024 Мбайт | |
| Объем бортового ПЗУ | не менее 1024 Мбайт | |
| Объем съемного носителя SD/SSD | не менее 4 Гбайт | |
| Операционная система | По выбору заказчика Debian 9, Embedded Linux | |
| МУЛЬТИМЕДИА | ||
| Диагональ | 12,1″ (4:3) | |
| Разрешение | 1024x768 пикселей | |
| Глубина цвета | 24 бит | |
| Тип сенсорного экрана | Акустический или емкостной | |
| Звук | стерео | |
| Микрофон | моно | |
| Разрешение видеокамеры | 640×480 точек | |
| ВНЕШНИЕ ИНТЕРФЕЙСЫ | ||
| Ethernet 10/100/1000 Мбит/с | не более 2 шт. | |
| RS485/422 | не более 10 шт. | |
| CAN2.0 | не более 2 шт. | |
| Wi-Fi | 1 шт. (опционально) | |
| LTE 4 Cat | 1 шт. (опционально) | |
| USB2.0 | 2 шт. | |
| ПИТАНИЕ | ||
| Напряжение питания | 20-180 В | |
| Потребляемая мощность | не более 20 Вт | |
| Питание по PoE | IEEE 802.3at | |
| Время работы от резервного источника питания | Не менее 30 с | |
| ПРОЧИЕ | ||
| Габаритные размеры | 336 мм/66 мм/285 мм | |
| Масса | 5 кг | |
| Группа стойкости к механическим воздействиям по ГОСТ 17516.1-90 При этом максимальное ускорение одиночных ударов |
М25 до 5 g |
|
| Группа климатического исполнения и категория размещения по ГОСТ 15150-69 — наибольшая высота над уровнем моря — тип атмосферы |
УХЛ3.1 1400м (600мм рт.ст.) II |
|
| Степень защиты оболочек по ГОСТ 14254-96: — cо стороны дисплея — с тыльной стороны |
IP54 IP20 |
|
| Устойчивость к электростатическим разрядам: — контактный — воздушный |
±6 кВ ±8 кВ |
|
| Устойчивость к ЭМ-полям | 10 В/м в диапазоне 80…1000Мгц | |
| Устойчивость к наносекундным импульсам | ±1 кВ | |
