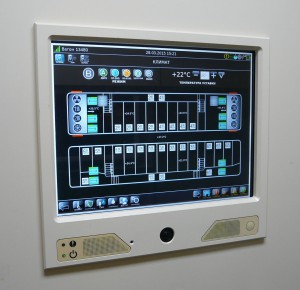

СВПВ-У — Система визуализации пассажирского вагона с функцией управления системами вагона
Назначение
СВПВ-У представляет собой панельный компьютер со специализированным программным обеспечением, позволяет управлять электрооборудованием вагона и отображает его состояние.
Обеспечивает
- выполнение программ пользователя под управлением ОС Linux
- отображение графической информации на экране,
- ввод команд с сенсорного экрана
- обмен данных с внешними устройствами по интерфейсам Ethernet, USB
- возможность организации видеоконференций
- вывод аудиосообщений
Преимущества
- транспортное исполнение
- высокая устойчивость к ЭМ помехам, в том числе к статическим разрядам
- специальный программный механизм обновления пользовательского ПО
Технические характеристики
| СИСТЕМНЫЕ ПАРАМЕТРЫ | ||
| Архитектура процессора | ARM Cortex–A8 | |
| Тактовая частота | 800 МГц | |
| Число ядер процессора | 1 шт. | |
| Объем ОЗУ | 512 Мбайт | |
| Объем бортового ПЗУ | не менее 512 Мбайт | |
| Объем съемного носителя | не менее 512 Мбайт | |
| Операционная система | Linux 2.6.31 | |
| ДИСПЛЕЙ | ||
| Диагональ | 12″ (4:3) | |
| Разрешение | 1024x768 пикселей | |
| Глубина цвета | 16 бит | |
| Разрешение сенсорного экрана | 4096×4096 пикселей(акустический) | |
| АУДИОВИЗУАЛЬНАЯ СИСТЕМА | ||
| Звк | стерео | |
| Микрофон | моно | |
| Разрешение видеокамеры | 640×480 точек | |
| ВНЕШНИЕ ИНТЕРФЕЙСЫ | ||
| Количество интерфейсов Ethernet с разными MAC адресами |
2 шт. | |
| Скорость интерфейсов Ethernet | 100 Мбит/сек. | |
| USB порт, версия 2.0 | 2 шт. | |
| Скорость обмена по USB | 480 Мбит/cек. | |
| ПИТАНИЕ | ||
| Напряжение питания | 20-30 В | |
| Потребляемая мощность | не более 20 Вт | |
| ПРОЧИЕ | ||
| Габаритные размеры, д/ш/в | 342 мм/56 мм/294 мм | |
| Масса | 4.1 кг | |
| ИСПОЛНЕНИЕ ТПК | ||
| Группа стойкости к механическим воздействиям по ГОСТ 17516.1-90 При этом максимальное ускорение одиночных ударов |
М25 до 5 g |
|
| Группа климатического исполнения и категория размещения по ГОСТ 15150-69 — наибольшая высота над уровнем моря — тип атмосферы |
УХЛ3.1 1400м (600мм рт.ст.) II |
|
| Степень защиты оболочек по ГОСТ 14254-96: — cо стороны дисплея — с тыльной стороны |
IP54 IP20 |
|
| Устойчивость к электростатическим разрядам: — контактный — воздушный Устойчивость к ЭМ-полям Устойчивость к наносекундным импульсам |
±6 кВ ±8 кВ 10 В/м в диапазоне 80…1000Мгц ±1 кВ |
|
