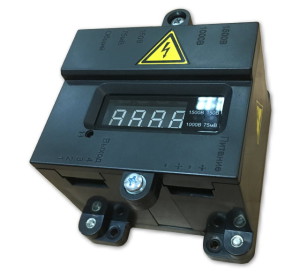

Назначение
Предназначен для измерения постоянного и переменного напряжения в одном из четырёх диапазонов: 0…75мВ, 0…150В, 0…1000В и 0…1500 В и вывода его в виде токового сигнала 0…5 мА. Устройство дополнительно обеспечивает возможность передачи текущего входного значения в цифровом виде по интерфейсу RS485 и его отображения на индикаторе.
Разработан для использования в составе локальных и распределенных систем управления электрооборудованием в том числе и высоковольтным .
Преимущества
- обеспечивает гальваническую развязку входных цепей относительно выходных и цепей питания 9500В
- имеет сетевой интерфейс и обеспечивает возможность использования в составе распределенных систем управления
- имеет сегментный индикатор для отображения величины входного сигнала
- полоса пропускания синусоидального входного напряжения: не менее 1.5 кГц
- изготавливается в транспортном исполнении по группе М25 по ГОСТ 17516.1-90 и в расширенном температурном диапазоне
- малые габариты
Применение
В настоящее время используется для сбора и нормализации сигналов в системах управления тягового подвижного железнодорожного состава.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Входное сопротивление: — по входу ( 0…75 мВ) — по входу ( 0…150 В) — по входу ( 0…1000 В) — по входу ( 0…1500 В) |
100 Ом 200 Ом 1333 кОм 1999 кОм |
| Выходной ток при номинальном входном значении напряжения | 5 мА |
| Погрешность по токовому выходу: — Приведенная основная — Дополнительная, вызванная изменением температуры — Максимальное количество адаптеров на шине — Скорость передачи по интерфейсу RS-485 — Диапазон напряжений питания — Потребляемая мощность |
не более +/- 1% не более +/- 0.5% 31 57.6 кБит/сек 12…28 В 1.5 Вт |
| Гальваническая развязка: — вход-выход(питание) — выход-питание |
до 9500 В до 1500 В |
| Габариты | 100x95x75 мм |
| ИСПОЛНЕНИЕ | |
| УСТОЙЧИВОСТЬ К МЕХАНИЧЕСКИМ ВОЗДЕЙСТВИЯМ | |
| Группа стойкости к механическим воздействиям по ГОСТ 17516.1-90 | М25 |
| Ускорение одиночных ударов | до 5g |
| Диапазон частот синусоидальных вибраций | 10 …100 Гц |
| УСТОЙЧИВОСТЬ К КЛИМАТИЧЕСКИМ ВОЗДЕЙСТВИЯМ | |
| Группа климатического исполнения по ГОСТ 15150-69 | У3 |
| Рабочий температурный диапазон | -50 С / +70 С |
| Наибольшая высота над уровнем моря | 1400 м. (600 мм. рт. cт.) |
| Тип атмосферы | II |
| СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧЕК | |
| По ГОСТ 14254-96 | IP20 |
| Класс защиты персонала от поражения электротоком | III |
