Преобразователь интерфейсов Ethernet – RS485
Назначение
Приём, преобразование данных из сети Ethernet и передача в сеть RS-485 и обратно.
Параметры
- Транспортное исполнение
- Высокая степень устойчивости к ЭМП;
- 10/100 Мбит/с со стороны Ethernet;
- Настраиваемые параметры сети: DHCP, static IP, mask, gateway
- Полноценный стек TCP/IP
Преимущества
- Полная гальваническая развязка: питание, интерфейсы
- Высокая надёжность
- Конструктивное исполнение, программное обеспечение по требованию заказчика
Структура

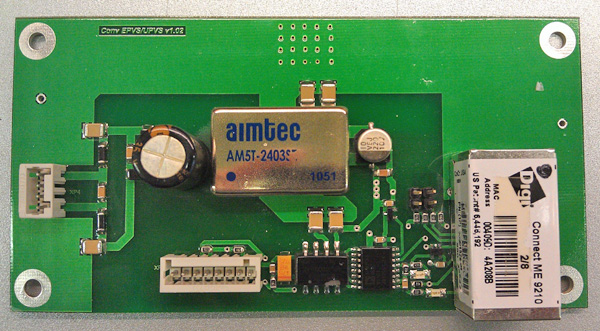

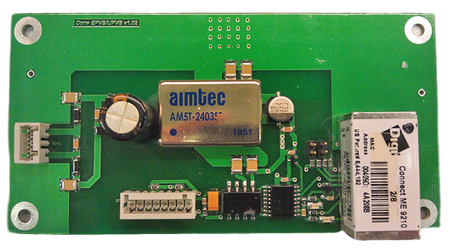

Конструктивно состоит из одной платы, на которой расположены соединители подключения питания, Ethernet и RS-485. По запросу заказчика конструкция может быть в кратчайшие сроки изменена.
Применение
Наиболее массовая модель осуществляет преобразование логических сигналов протокола прикладного уровня (УПВС, универсальный протокол вагонных систем over TCP/IP) в логические сигналы управления преобразователем электроэнергии (modbus) и обратно.
Вторая по массовости модель является шлюзом между сетями Ethernet (УПВС over TCP/IP) и RS-485 (ЕПВС, единый протокол вагонных систем)
Технические характеристики:
| Напряжение питания, В | 18…36В или по запросу заказчика |
| Потребляемая мощность, Вт, не более | 3 |
| Параметры порта RS-485 | Задаются программно |
| Параметры порта Ethernet | Задаются программно |
| Помехоустойчивость | Категория Б4 по ОСТ32.146 |
| Диапазон рабочих температур, °С | -40…45 |
| Диапазон температур хранения, °С | -50…+60 |
| Устойчивость к механическим воздействиям:
- ускорение одиночных ударов, g, не менее - диапазон частот синусоидальных вибраций, Гц |
5 10…100 |
