МП-24,1, МП-24,2, МП-24,3 МП-48,1, МП48,2, МП48,3 представляют собой серию изолированных, с естественным охлаждением, источников питания, рассчитанных для использования в составе электрооборудования на ЖД транспорте, с диапазоном входных напряжений постоянного тока 75 ….180В.
МП-50/24,1, МП-50/24,2, МП-50/24,3 представляют собой серию изолированных, с естественным охлаждением, источников питания, рассчитанных для использования в составе электрооборудования на вагонах метрополитена, с диапазоном входных напряжений постоянного тока 50 ….90В.

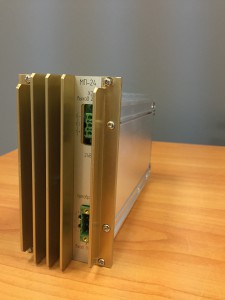

МП-24,1, МП-48,1, МП-50/24,1 предназначены для установки в 19” крейт высотой 3U.

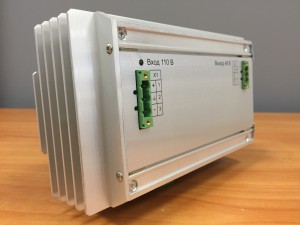

МП-24,2, МП48,2, МП-50/24,2 — на плоскость, МП-24,3, МП48,3, МП-50/24,3 – на DIN рейку шириной 35 мм.
МП-24,1, МП-48,1, МП-50/24,1
МП-24,2, МП48,2, МП-50/24,2 МП-24,3, МП48,3, МП-50/24,3
Источники питания имеют следующие отличительные особенности:
- работа однотипных источников на общую нагрузку;
- защита от превышения напряжения по входу;
- защита от низкого напряжения по входу;
- гистерезис по входному напряжению на нижней границе рабочего диапазона (для предотвращения звонкового режима при работе от аккумуляторной батареи);
- защита от нарушения полярности по входу;
Долговременное превышение верхней границы рабочего диапазона входного напряжения приводит к срабатыванию защиты по входу (короткое замыкание).
Технические характеристики:
| Параметр | Величина |
| Диапазон напряжений питания, В:
МП-24,1, МП-24,2, МП-24,3 МП-48,1, МП48,2, МП48,3 МП-50/24,1, МП-50/24,2, МП-50/24,3\\ |
=75…180 =50…90 |
| Выходное напряжение, В:
МП-24,1, МП-24,2, МП-50/24,1, МП-50/24,2 МП-48,1, МП48,2 |
24 48 |
| Пульсации выходного напряжения, не более, В | 0.1 |
| Номинальная мощность нагрузки, Вт | 100 |
| КПД, не хуже, % | 85 |
| Работа на общую нагрузку | да |
| Помехоэмиссия по ГОСТ Р 51318.22 | класс Б |
| Сопротивление изоляции, МОм, не менее | 1 |
| Напряжение изоляции, В, не менее | 1500 |
| Степени жесткости по устойчивости к помехам:
— электростатический разряд по ГОСТ Р 51317.4.2 — электромагнитное поле частотой 26‑1000 МГц по ГОСТ Р 51317.4.3 — наносекундные импульсные помехи по ГОСТ Р 51317.4.4 — микросекундные импульсные помехи по ГОСТ Р 51317.4.5 |
3 3 3 3 |
| Диапазон рабочих температур, ° C | -40…+50 |
| Диапазон температур хранения, ° C | -50…+50 |
| Устойчивость к механическим воздействиям:
— ускорение одиночных ударов, g, не менее — диапазон частот синусоидальных вибраций, Гц |
5 10…100 |
| Степень защиты | IP20 |
