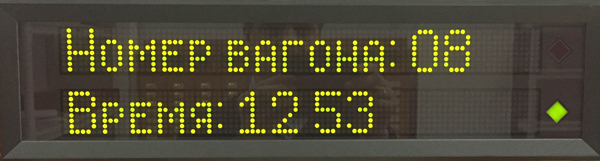

Информационные панели пассажирского вагона ИППВ
Назначение:
- выдача информационных сообщений;
- индикация номера вагона, времени, температуры воздуха внутри вагона;
- отображение занятости туалетов, состояния датчика «Авария».
Состав:
- блок центрального модуля;
- блоки отображения (БО).
Типы БО:
- блок отображения двухстрочный (БО-Д);
- блок отображения купе инвалидов (БО-И);
- блок отображения однострочный (БО-О).
Интерфейсы связи:
- Ethernet – управление системой;
- RS485 – внутрисистемный.
Особенности:
- Информационные сообщения представляют собой текстовые строки. Они могут быть статическими или динамическими («бегущая строка»). Для двухстрочного БО вывод информационных сообщений независим для каждой строки. Каждая из строк может иметь следующие визуальные эффекты:
- неподвижность;
- движение влево;
- движение вправо;
- движение вниз;
- движение вверх;
- мигание;
- инверсия.
- К БО-И может быть подключено звуковоспроизводящее устройство (УЗВ). БО-И имеет цифровой синтезатор фраз и речевых сообщений и кнопки для вывода на УЗВ по запросу информации о времени, температуре воздуха внутри вагона и занятости туалетов.
- Каждый из БО имеет два единичных световых индикатора для отображения занятости туалета: «Туалет занят» (красный), «Туалет свободен» (зелёный).
- Центральный модуль содержит энергонезависимые часы, которые обеспечивают ход системных часов в отсутствии бортового питания в течение 30 суток.
Преимущества:
- Светоизлучающие элементы БО имеют одинаковую яркость;
- Возможность изменения шрифта;
- Оперативное управление текстовыми сообщениями по Ethernet;
- Питание и линии связи БО с центральным модулем в одном кабеле;
- Устойчивость к помехам;
- Толщина — 32,7 мм.
Технические характеристики:
| Параметр | Величина |
| Цвет пикселей | зелёный |
| Максимальное количество БО-Д и/или БО-О | 4 |
| Максимальное количество БО-И | 1 |
| Размер строки матрицы светоизлучающих элементов БО-Д и БО-О | 88х8 пикселей |
| Размер строки матрицы светоизлучающих элементов БО-И | 40х8 пикселей |
| Максимальное количество датчиков занятости туалетов | 3 |
| Количество датчиков «Авария» | 1 |
| Диапазон питающих напряжений, В | 75…150 или по требованию заказчика |
| Максимальная длина ЭПЛС между БУКП и БО, м. | 50 |
| Протокол управления | Пакеты в формате XML |
| Диапазон рабочих температур,°C | -30…+45 |
| Диапазон температур хранения,°C | -50…+50 |
| Устойчивость к воздействию механических факторов:
— диапазон частот вибраций, Гц — ускорение одиночных ударов, g |
10…100 5 |
