Назначение
Автоматизация управления электрооборудованием и технологическими процессами.
Параметры
- Транспортное исполнение
- Блочно-модульная конструкция
- Небольшие габаритные размеры
- Монтаж на DIN-рейку, металлическое основание, в составе блока управления (БУ)
- Цифровые входы 24 В
- Релейные выходы
- Аналоговые входы напряжения и тока
- Аналоговые выходы напряжения
- Обработка термосопротивлений
Преимущества
- Встроенная SD-карта для журнала
- Часы/календарь с ионистором
- До 8-ми входов/выходов в одном модуле
- Ширина модулей 35 мм

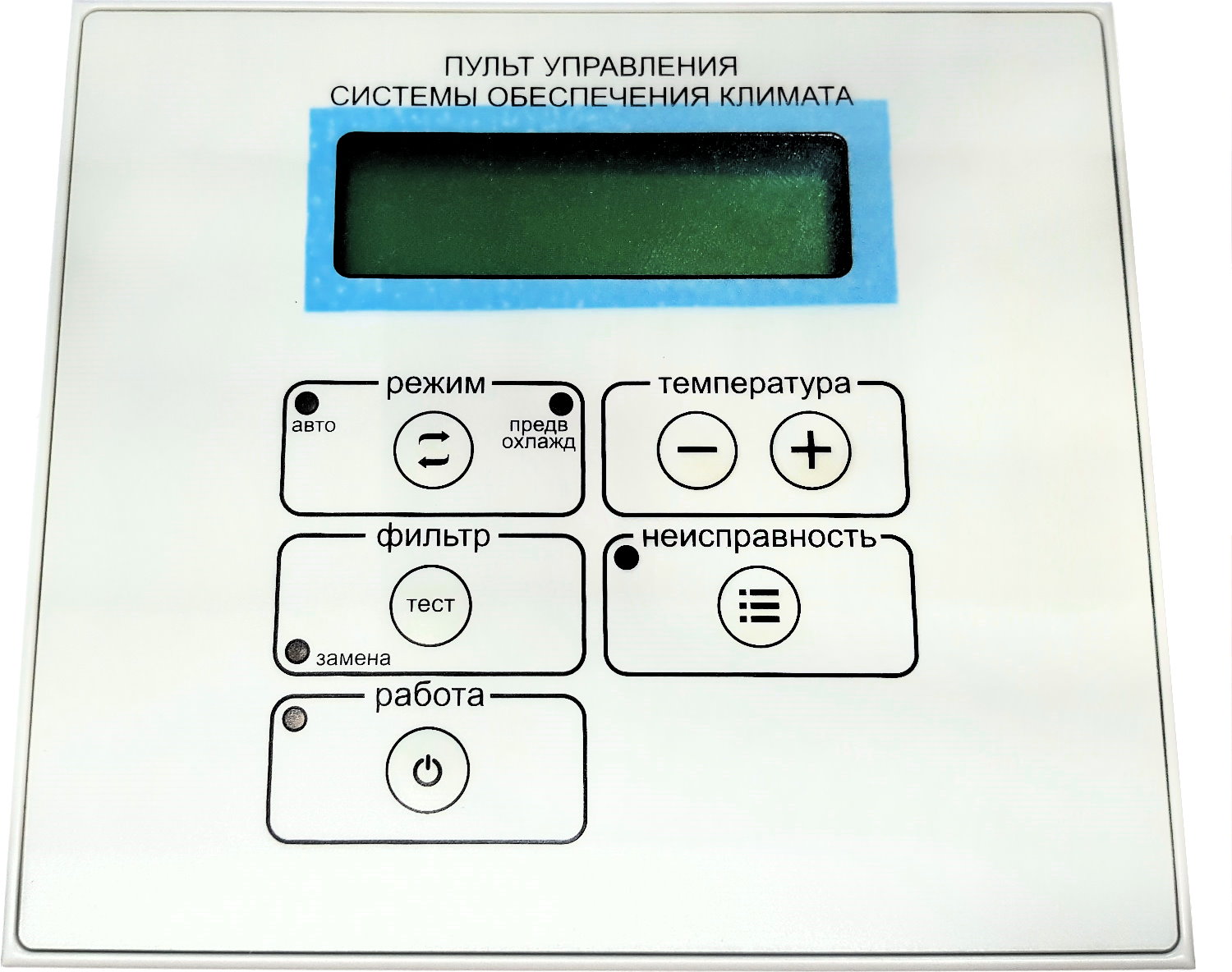

- Универсальный пульт управления подключается по RS-485
Структура
Ядром системы управления является процессорный модуль с широким набором портов: Ethernet (протокол «ТСР/IP», скорость до 100 Мбит/с по стандарту IEEE 802.3u), 3 порта RS-485 (протокол «Modbus RTU», скорость до 1 Мбит/с), CAN (при помощи отдельного блока преобразователя RS485/CAN).
Cбор данных и управление осуществляется посредством модулей расширения, обеспечивающих ввод и вывод электрических сигналов. Количество модулей расширения может быть произвольным, но не более 15, состав модулей определяется требованиями решаемой задачи.

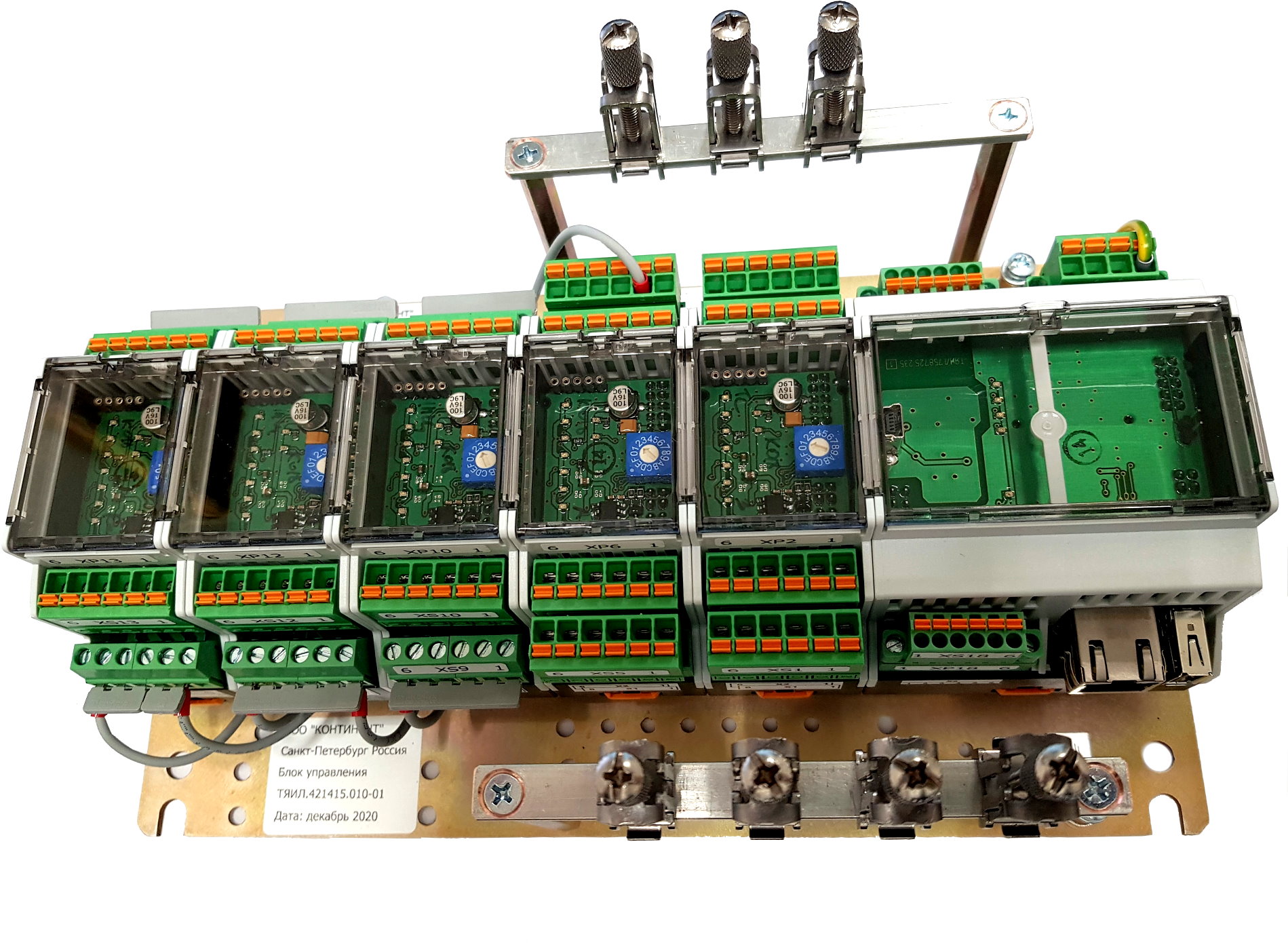

При установке составных частей КУЭП на DIN-рейку или БУ, взаимодействие между ними обеспечивается посредством шинного соединителя и устанавливаемого на него электронного блока.
Применение
В настоящее время различные модификации контроллера применяются в качестве систем управления в системах обеспечения климата подвижного состава железнодорожного транспорта и вагонов метрополитена, систем управления общего назначения.
Технические характеристики
| Архитектура основного процессора | Cortex-A7 |
| Тактовая частота, МГц | 528…800 |
| Объём ОЗУ/ПЗУ, Мб | 512 / 512 |
| Операционная система | Linux Embedded |
| Максимальное число модулей расширения | 15 |
| Максимальное число портов ввода/вывода | 120 |
| Напряжение дискретных входов, В | 24 |
| Число портов RS-485 или CAN | 3 |
| Число портов Ethernet | 1 |
| Диапазон напряжений аналоговых входов напряжения, В | 0…10 |
| Диапазон токов аналоговых входов тока, мА | 0…25 |
| Максимальный ток коммутации релейных выходов, А | 1 |
| Напряжение питания, В:
- модуля вычислительного, модулей ввода-вывода, пульта управления - модуль преобразователь RS485/CAN |
12±10% 9-30 |
| Собственная потребляемая мощность, Вт, не более | 3 |
| Диапазон рабочих температур, °С | -40…45 |
| Диапазон температур хранения, °С | -50…+65 |
| Устойчивость к механическим воздействиям:
- ускорение одиночных ударов, g, не менее - диапазон частот синусоидальных вибраций, Гц |
5
10…100 |
